主要技術參數

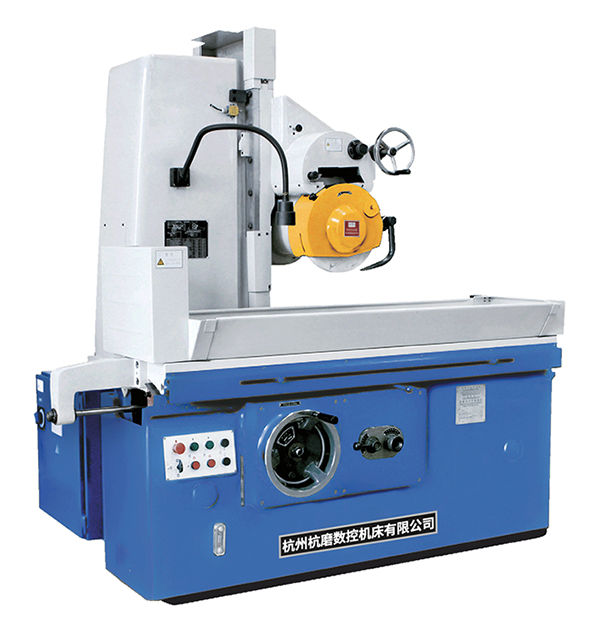

本系列機床采用砂輪周邊進行磨削，是用于機械制造行業磨削件、鑄鐵及有色金屬等各種金屬零件的平面。機床工作臺縱向移動和磨頭橫向移動為液壓傳動，無級調速：機床床身采用熱對稱設計，熱變形小：利用回油加熱庥身導軌；磨頭垂直進給為手動，配有快速升降機構，能減輕勞動強度，提高工作效率：機床運動平穩、性能可靠，噪音低，操作方便，深受用戶歡迎。
項目內容 | M7140HX10 | M7140X16 | M7140X20 | |
工作臺面尺寸（寬X 長）（mm） | 400X1000 | 400X1600 | 400X2000 | |
最大磨削尺寸：長X 寬 X 高 | 1000X400X400 | 1600X400X400 | 2000X400X400 | |
工作臺最大縱向移動量 | 1100 | 1700 | 2100 | |
磨頭最大橫向移動量 | 440 | 440 | 440 | |
磨頭最大垂直移動量 | 400 | 400 | 400 | |
磨頭垂直進給手輪刻度值 | 每格 | 0.005 | 0.005 | 0.005 |
每轉（mm） | 0.5 | 0.5 | 0.5 | |
磨頭垂直進給電子手輪每格進給量 | 0.005 | 0.005 | 0.005 | |
砂輪尺寸 | 400X40X203 | 400X40X203 | 400X40X203 | |
主軸轉速（r/min） | 1440 | 1440 | 1440 | |
電機總功率（KW） | 9.2 | 13.7 | 13.7 | |
砂輪主軸電機（KW） | 7.5 | 7.5 | 7.5 | |
油泵電機（KW） | 3 | 5.5 | 5.5 | |
加工平行度 | 0.008/300 | 0.008/300 | 0.008/300 | |
表面粗糙度（μm） | Ra:0.63 | Ra:0.63 | Ra:0.63 | |
機床凈/ 毛重 | 3700/4000 | 5300/5900 | 6000/6500 | |
包裝尺寸（長X 寬 X 高）（cm） | 228X170X250 | 530X170X250 | 610X170X250 | |
項目內容 | M7140X30 | M7140X40 | M7140X50 | |
工作臺面尺寸（寬X 長）（mm） | 400X3000 | 400X4000 | 400X5000 | |
最大磨削尺寸：長X 寬 X 高 | 3000X400X400 | 4000X400X400 | 5000X400X400 | |
工作臺最大縱向移動量 | 3100 | 4100 | 5100 | |
磨頭最大橫向移動量 | 440 | 440 | 440 | |
磨頭最大垂直移動量 | 400 | 400 | 400 | |
磨頭垂直進給手輪刻度值 | 每格 | 0.005 | 0.005 | 0.005 |
每轉（mm） | 0.5 | 0.5 | 0.5 | |
磨頭垂直進給電子手輪每格進給量 | 0.005 | 0.005 | 0.005 | |
砂輪尺寸 | 400X50X203 | 400X50X203 | 400X50X203 | |
主軸轉速（r/min） | 1440 | 1440 | 1440 | |
電機總功率（KW） | 13.7 | 13.7 | 13.7 | |
砂輪主軸電機（KW） | 7.5 | 7.5 | 7.5 | |
油泵電機（KW） | 5.5 | 7.5 | 7.5 | |
加工平行度 | 0.008/300 | 0.008/300 | 0.008/300 | |
表面粗糙度（μm） | Ra:0.63 | Ra:0.63 | Ra:0.63 | |
機床凈/ 毛重 | 8500/9800 | 12000/13500 | 15000/16800 | |
包裝尺寸（長X 寬 X 高）（cm） | 800X170X250 | 1000X170X250 | 1200X170X250 | |
附件及工具
序號 | 名 稱 | 規格或標記 | 數量 |
1 | 電磁吸盤 | 400 | 1套 |
2 | 冷卻裝置 | 1套 | |
3 | 砂輪連卡盤（放在箱內) | P400×40×203WA46LV35 M7140.32-001 M7140.32-100 M7160×16..32-301 M7160×16..32-500 | 1套 |
4 | 平衡軸 | M7130.85-300 | 1件 |
5 | 砂輪修整器(無金鋼鉆) | M7130C.60 | 1副 |
6 | 套筒螺母 | M7130.85-301 | 1副 |
7 | 塑料鐵屑刮板 | M7130.85-500 | 1件 |
8 | 套筒螺母連手柄 | M7130.85.1 | 1副 |
9 | 圓螺母扳手 | 78-85/S93-1 | 1件 |
10 | 圓螺母扳手 | 135-145/S93-1 | 1件 |
11 | 單頭扳手 | 19/S91-2 | 1件 |
12 | 地腳螺栓、螺母和墊圈 | M20×400/J23-8 M20/J11-1、20/J51-1 | 2副 |
13 | 機床墊鐵 | 160×80 | 5件 |
隨機技術文件
序號 | 名 稱 稱 | 數量 | 備注 |
1 | 使用說明書(機械、液壓部分) | 1份 | 中文 |
2 | 使用說明書（電氣部分） | l份 | 中文 |
3 | 安全使用說明書 | 1份 | 中文 |
4 | 合格證明書 | 1份 | 中文 |
5 | 裝箱單 | 1份 | 中文 |
6 | 操作手冊(開箱必讀) | l份 | 中文 |
7 | 電磁吸盤說明書 | l份 | 中文 |
