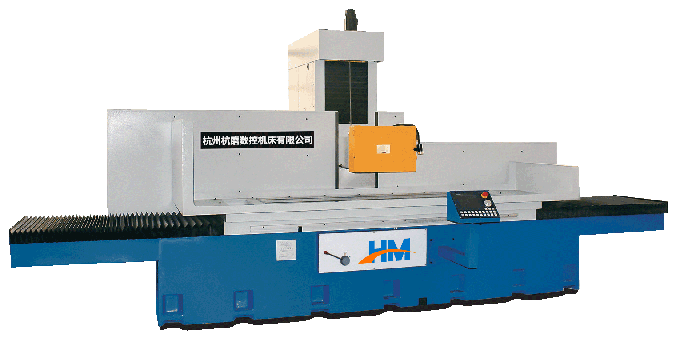

1.本機床為立柱移動型高精度機床，擁有 Z、Y 兩軸數控功能，操作面板采用 7.5 寸觸摸屏，帶電子手輪，操作簡便更貼近用戶的需求，極大降低員工勞動強度，可實現一人多機操作，適宜磨削各種精密零件和工具模具。
2.工作臺縱向左右往復運動由獨立液壓站驅動，運行平穩，噪音小，溫升低。
3.磨頭進給兩軸數控，可實現粗、精、光 、磨自動進刀、退刀，界面輸入直觀、便捷。
4.控制系統標配臺灣新代系統。
項目內容 | Item Contents | ML8016/2K | ML8020/2K | ||
工作臺面尺寸：長 × 寬 | Working table size（WxL） | 1600X800 | 2000X800 | ||
最大磨削尺寸：長×寬×高 | Max.grinding size no chuck（LxWxH） | 1600X800X650 | 2000X800X650 | ||
工作臺左右最大移動量 | Max. longitudinal travel of table | 1800 | 2200 | ||
工作臺前后最大移動量 | Max. cross travle of table | 850 | 850 | ||
工作臺最大承受重量 | Max. load of table | 2100 | 2600 | ||
工作臺 T 形槽（ mm） | T- slot size | 3X22 | 3X22 | ||
磨頭主軸中心到臺面距離（ m m ） | 最大 | Distance from spindle axis to surface of table | Max. | 875 | 875 |
最小 | Min. | 200 | 200 | ||
磨頭垂直自動進給量 | Auto vertical feeding value of grinding head | 自動進給量 0.002-0.04 | |||
砂輪尺寸（外徑× 內徑× 寬度）（ mm） | Wheel size | 450X203X63 | 450X203X63 | ||
砂輪主軸類型 | Type of wheel spindle | 動壓主軸 | 動壓主軸 | ||
砂輪主軸電機（Kw） | Wheel spindle motor | 11 | 11 | ||
前后手輪進刀 | 1 格 | Cross handwheel feeding | Per grad. | 手脈 1 格 X1 倍率 0.005-0.01 可設定 | |
1 格 | Per rev. | 手脈 1 格 X10 倍率 0.01 | |||
上下手輪進刀 | 1 格 | Vertical handwheel feeding | Per grad. | 手脈 1 格 X1 倍率 0.001-0.01 可設定 | |
1 格 | 手脈 1 格 X10 倍率 0.01 | ||||
前后快速移動速度（mm/min） | Cross quick travel speed | 3000 | 3000 | ||
上下快速移動速度（mm/min） | Vertical quick travel speed | 600 | 600 | ||
砂輪主軸轉速（r/min） | Grinding wheel speed | 970 | 970 | ||
磨頭垂直進給電機 | Vertical feeding motor of grinding wheel | 伺服電機 1 5 N m | 伺服電機 1 5 N m | ||
工作臺前后進給電機 | Cross feeding motor of table | 伺服電機 2 3 N m | 伺服電機 2 3 N m | ||
油泵電機（Kw） | Oil p u m p motor | 7.5 | 7.5 | ||
水泵電機（Kw） | Water p u m p motor | 0.25 | 0.25 | ||
液壓站配置 | Configuration of hydraulic station | 獨立外置 | 獨立外置 | ||
表面粗糙度 | Surface roughness | Ra ≤ 0.32 | Ra ≤ 0.32 | ||
機床重量 | N./G. weight | 8700 | 9000 | ||
機床外形尺寸：長×寬×高 | Packing dimensions（LxWxH） | 5500X3220X2760 | 5900X3220X2760 | ||
