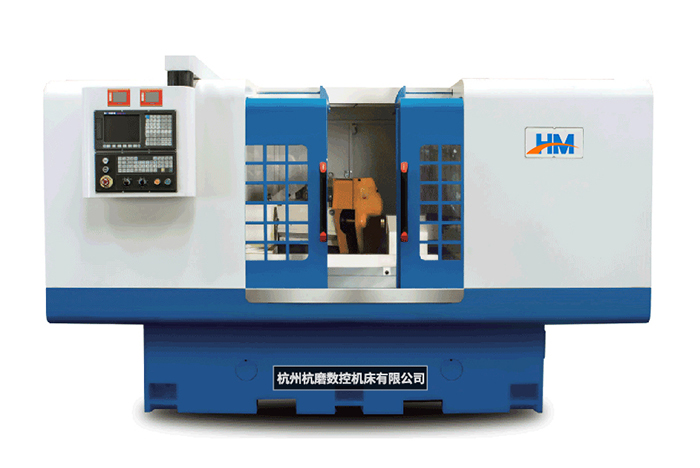

本系列機床的特點：
l 該系列機床采用整體高剛性床身結構，通用化、模塊化程度高，適用性廣泛。機床標準配置采用GSK內/ 外圓磨床數控系統，具有性能穩定、操作簡單、維修方便、精度控制高等特點。可實現定程切入磨削、量儀控制磨削（需選配測量裝置）及砂輪自動修整、補償?shù)裙δ堋?/span>
l 砂輪主軸采用套筒式動壓主軸，具有回轉精度高、剛性強，溫升低。
l 砂輪架、工作臺移動導軌采用硬軌結構、進口絲桿、大扭矩伺服電機，保證進給剛性和準確性。
l 頭架主軸具有精度高、剛性強、卡磨零件表面圓度高等優點，并采用機械有級調速亦可實現變頻無極調速。可配置進口或國產主動測量裝置，實現磨削加工的全閉環控制。
l 尾架采用液壓伸縮套筒結構。
l 適用于多臺階軸類零件端面、外圓批量精加工。
項目內容 | Item Contents | MKS1620Bx500 | MKS1632Bx500 |
工作臺上最大回轉直徑 | Max.grinding diameter on table | Φ240 | Φ360 |
兩頂尖最大距離 | Max. distance between two centers | 520 | 520 |
卡盤夾持承載重量（Kg） | Max.chuck load | 30（回轉型頭架） | 40（回轉型頭架） |
頂尖間最大承載重量（Kg） | Max.load between two centers | 50 | 130 |
外圓磨削范圍 | Max. external grinding diameter and length | (Φ5-Φ200)x500 | (Φ5-Φ320)x500 |
頭架頂尖孔（Morse） | Spindle taper of headstock | MT.4 | MT.5 |
尾架頂尖孔（Morse） | Spindle taper of tailstock | MT.4 | MT.5 |
外圓砂輪尺寸（外徑 x 寬 x 內孔）（mm） | External grinding wheel size | Φ600x80xΦ203 | Φ600x80xΦ203 |
砂輪架、工作臺進給速度（x、y 軸）（mm/min） | Feeding speed of grinding wheel and table | 0.05-3000 | 0.05-3000 |
砂輪架進給角度（°） | Feeding angle of grinding wheel | 63° 26’ | 63° 26’ |
X、Y 軸最小設定單位 | Min.setting unit ( X and Z axis ) | 0.001 | 0.001 |
砂輪主軸電機（KW） | Motor of grinding wheel spindle | 4 | 5.5 |
主軸轉速（r/min） | Spindle speed | 1440 | 1440 |
頭架主軸電機（KW） | Motor of headstock grinding spindle | 0.75 | 0.75 |
頭架轉速（r/min） | Motor speed of headstock grinding spindle | 63、125、250、500 | |
砂輪架進給電機（N.m） | Feeding motor of grinding wheel | 15(GSK) | 15(GSK) |
工作臺進給電機（N.m） | Feeding motor of worktable | 7.5（GSK） | 7.5（GSK） |
總電源功率（KW） | Total drive capacity | 9 | 9 |
工作精度 | Accurancy | 國家標準試件 | |
圓度 | Roundness | 0.0015 | 0.0015 |
圓柱度 | Cylindricity | 0.005 | 0.005 |
表面粗糙度 | Surface roughness | Ra ≤ 0.16 | Ra ≤ 0.16 |
機床凈重（Kg） | Net weight/Gross weight | 3200 | 4300 |
機床尺寸（長 x 寬 x 高）（mm） | Packing dimension | 2700X2150X1800 | 3200X2000X1800 |
控制系統：標準配置廣數GSK磨床系統 可選配置：新代 SLEMENS、FANUC
