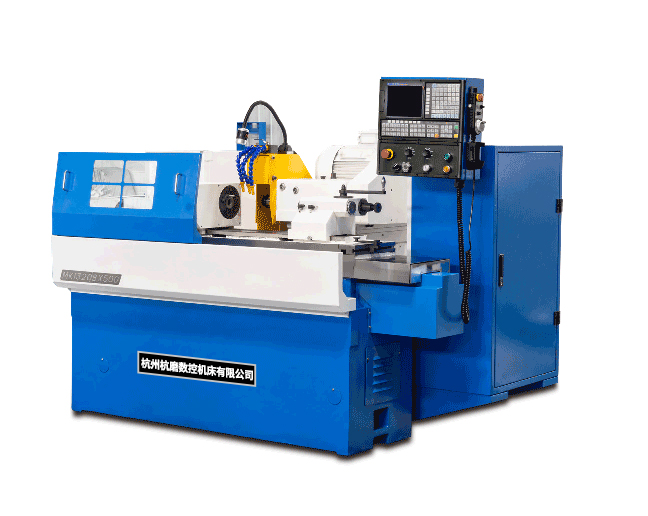

半 防 護 型

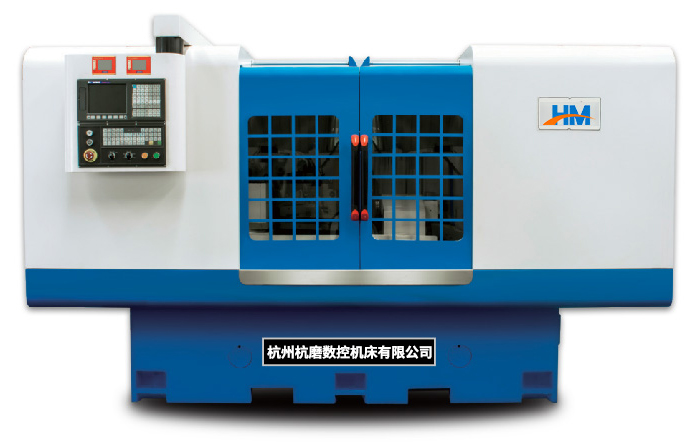

全 防 護 型
本系列機床的特點：
l 該系列機床采用整體高剛性床身結構，通用化、模塊化程度高，適用性廣泛。機床標準配置采用GSK 內 /外圓磨床數控系統，具有性能穩定、操作簡單、維修方便、精度控制高等特點。可實現定程切入磨削、量?jī)x控制磨削（需選配測量裝置）帶砂輪自動修整、補償?shù)裙δ堋?/span>
l 砂輪主軸采用套筒式動壓主軸，回轉精度高、剛性強，溫升低。
l 砂輪架、工作臺移動導軌采用硬軌結構、進口絲桿、大扭矩伺服電機，保證進給剛性和準確性。
l 頭架主軸具有精度高、剛性強、卡磨零件表面圓度高等優點，并采用機械有級調速亦可實現變頻無極調速。可配置進口或國產主動測量裝置，實現磨削加工的在線測量。
l 尾架采用液壓伸縮套筒結構。
項目?jī)?nèi)容 | Item Contents | MK1332x500 | MK1332x1000 | MK1332x1500 |
工作臺上最大回轉直徑 | Max.grinding diameter on table | Φ350 | Φ350 | Φ350 |
兩頂尖最大距離 | Max. distance between two centers | 520 | 1000 | 1500 |
卡盤夾持承載重量（Kg） | Max.chuck load | 40（選配） | 40（選配） | 40（選配） |
頂尖間最大承載重量（Kg） | Max.load between two centers | 130 | 130 | 130 |
外圓磨削范圍 | Max. external grinding diameter and length | (Φ8-Φ320)x500 | (Φ8-Φ320)x1000 | (Φ8-Φ320)x1500 |
頭架頂尖孔（Morse） | Spindle taper of headstock | MT.5 | MT.5 | MT.5 |
尾架頂尖孔（Morse） | Spindle taper of tailstock | MT.5 | MT.5 | MT.5 |
外圓砂輪尺寸（外徑 x 寬 x 內孔）（mm） | External grinding wheel size | Φ400x40xΦ203 | Φ400x40xΦ203 | Φ400x40xΦ203 |
砂輪架、工作臺進給速度（x、y 軸） （mm/min） | Feeding speed of grinding wheel and table | 0.05-3000 | 0.05-3000 | 0.05-3000 |
X、Y 軸最小設定單位 | Min.setting unit ( X and Z axis ) | 0.001 | 0.001 | 0.001 |
主軸類型 | Type of wheel spindle | 動壓 | 動壓 | 動壓 |
砂輪主軸電機（KW） | Motor of grinding wheel spindle | 5.5 | 5.5 | 5.5 |
主軸轉速（r/min） | Spindle speed | 1440 | 1440 | 1440 |
砂輪線速度（m/min） | 35 | 35 | 35 | |
頭架主軸電機（KW） | Motor of headstock grinding spindle | 0.55 | 0.55 | 0.55 |
頭架轉速（r/min） | Motor speed of headstock grinding spindle | 0-320 | ||
砂輪架進給電機（N.m） | Feeding motor of grinding wheel | 15 | 15 | 15 |
工作臺進給電機（N.m） | Feeding motor of worktable | 7.5 | 7.5 | 7.5 |
總電源功率（KW） | Total drive capacity | 10.88 | 10.88 | 10.88 |
工作精度 | Accurancy | 國家標準 | ||
圓度 | Roundness | 0.003 | 0.003 | 0.003 |
圓柱度 | Cylindricity | 0.005 | 0.008 | 0.008 |
表面粗糙度 | Surface roughness | Ra ≤ 0.16 | Ra ≤ 0.16 | Ra ≤ 0.16 |
機床凈重（Kg） | Net weight/Gross weight | 4300 | 3300 | 3800 |
機床尺寸（長 x 寬 x 高）（mm） | Packing dimension | 3200X2000X1800 | 3200X1800X1420 | 4200X1800X1420 |
控制系統：標準配置廣數GSK磨床系統 可選配置：新代 SLEMENS、FANUC
